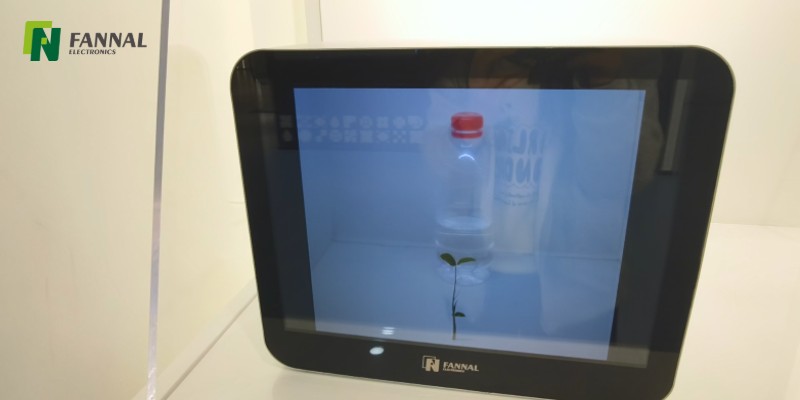

Qu"est-ce qu"un écran transparent et comment fonctionne-t-il concrètement ?

Un écran transparent permet à la lumière de traverser le panneau tout en rendant le contenu visible.
Concrètement, il sacrifie la luminosité et le contraste pour obtenir une transparence partielle.

D'un point de vue technique, les écrans transparents ne constituent pas une mise à niveau autonome : ils constituent un compromis de conception entre visibilité et impact visuel..

Principe de fonctionnement de base

• OLED transparent (T-OLED) :
  pixels auto-émissifs avec espaces transparents → aucun rétroéclairage requis

• Écran LCD transparent :
  utilise la lumière ambiante ou un rétroéclairage modifié → transparence intrinsèquement inférieure

• Écrans maillés à LED :
  l'espacement physique entre les LED crée de la transparence (et non une véritable transparence des pixels)

À retenir :
la transparence est obtenue en réduisant la densité des pixels ou la zone de blocage , ce qui a un impact direct sur la qualité de l'image.

Quels types de technologies d’affichage transparent sont disponibles ?

Les écrans transparents sont principalement divisés en solutions OLED, LCD et LED.
Pour les applications industrielles et embarquées, les OLED transparents et les LCD transparents sont les seules options pratiques..

Comparaison technologique

Aperçu de la sélection d"ingénierie

• OLED transparent

  • Meilleur effet visuel et véritable transparence

  • Luminosité et durée de vie limitées

  • Plus adapté aux environnements intérieurs contrôlés

• Écran LCD transparent

  • Potentiel de luminosité plus élevé

  • Transparence et contraste inférieurs

  • Plus stable pour l’intégration industrielle

Conclusion:

• Applications visuelles → OLED

• Systèmes axés sur les fonctions → LCD

Pourquoi les écrans transparents sont-ils rarement utilisés dans les systèmes industriels ?

Les écrans transparents sont limités par des contraintes optiques fondamentales.
Plus l’écran est transparent, plus il devient difficile de maintenir la lisibilité et le contraste.

Limites fondamentales

1. Compromis entre luminosité et transparence Une
transparence plus élevée réduit le flux lumineux, rendant les écrans plus difficiles à lire dans des environnements lumineux.

2. Rapport de contraste extrêmement faible
La lumière ambiante traverse le panneau et efface l'image.
C’est la principale raison pour laquelle les écrans transparents ont du mal à l’extérieur.

3. Dépendance à l'arrière-plan
Le contenu affiché est fortement affecté par ce qui se trouve derrière l'écran.
Les arrière-plans non contrôlés réduisent considérablement la lisibilité.

4. Cas d'utilisation limités
La transparence n'a de valeur que lorsque :

• Il y a quelque chose de significatif derrière l"affichage

• La superposition visuelle améliore l"expérience utilisateur

Conclusion technique :
les écrans transparents sont axés sur les applications et non sur la technologie.

Comment l’affichage transparent affecte-t-il l’intégration tactile et la liaison optique ?

Les écrans transparents présentent des défis majeurs dans les processus d’intégration tactile et de liaison.
Les approches standards de toucher et de laminage doivent être repensées pour préserver la transparence.

Défis d’intégration tactile

• Le toucher capacitif conventionnel à base de verre réduit la transparence

• Solutions recommandées :

  • Capteurs tactiles à base de film

  • Lentille de protection ultra fine

  • Tactile sur cellule (pour OLED)

• Stabilité du signal réduite en raison de :

  • Blindage inférieur

  • Interférence environnementale plus élevée

Contraintes de liaison optique

Recommandations d"ingénierie :

• Évitez le collage optique complet lorsque la transparence est critique

• Utilisez un espace d"air ou un collage des bords dans certaines conceptions

• Équilibrez soigneusement l’antireflet et la transparence

Quels sont les principaux défis d’intégration des modules d’affichage transparents ?

Les écrans transparents nécessitent des ajustements de conception au niveau du système dans les domaines mécaniques, optiques et électriques.
Ils ne doivent pas être considérés comme des remplacements instantanés des modules TFT standard..

Considérations sur l"intégration du système

1. Conception mécanique

• Maintenir la rigidité structurelle sans bloquer la transparence

• Protéger le panneau sans verre de protection épais

• Assurer un support uniforme pour éviter la déformation

2. Contrôle de l"environnement optique

• L’arrière-plan doit être contrôlé ou conçu intentionnellement

• Utilisez des arrière-plans sombres ou structurés pour améliorer le contraste

3. EMI et intégrité du signal

• Un blindage réduit augmente la sensibilité au bruit

• Une protection EMI supplémentaire peut être nécessaire

4. Gestion thermique

• Particulièrement critique pour les écrans transparents basés sur OLED

• Évitez les échauffements localisés qui accélèrent la dégradation

5. Stratégie haute luminosité

• L"OLED transparent est limité en luminosité

• L"écran LCD transparent peut nécessiter une conception de rétroéclairage haute puissance

Écran transparent vs écran standard : lequel choisir ?

Dans la plupart des applications industrielles, les écrans standard offrent de meilleures performances, fiabilité et rentabilité.
Les écrans transparents ne doivent être sélectionnés que lorsqu'ils offrent un avantage fonctionnel ou visuel évident..

Guide de décision

Aperçu clé :
les écrans transparents sont mieux utilisés pour la différenciation visuelle , et non pour les interfaces fonctionnelles de base.

FAQ

Les écrans transparents sont-ils adaptés à une utilisation en extérieur ?

Généralement non, en raison du faible contraste et des fortes interférences de la lumière ambiante.

Les écrans transparents peuvent-ils prendre en charge la fonctionnalité tactile ?

Oui, mais nécessitent des capteurs de film spécialisés ou des approches d"intégration ultra fines.

Pourquoi le contraste des écrans transparents est-il si faible ?

Parce que la lumière ambiante traverse le panneau, réduisant ainsi la différence perçue entre les zones claires et sombres.

Les écrans transparents sont-ils plus chers que les écrans standards ?

Oui, le coût du panneau et la complexité de l’intégration sont nettement plus élevés.

Quelles industries utilisent des écrans transparents ?

Commerce de détail, expositions, appareils intelligents et certains concepts d"interface médicale ou automobile.
