Affichage rond de 4,0 pouces 720 * 720 Résolution LCD avec interface MIPI

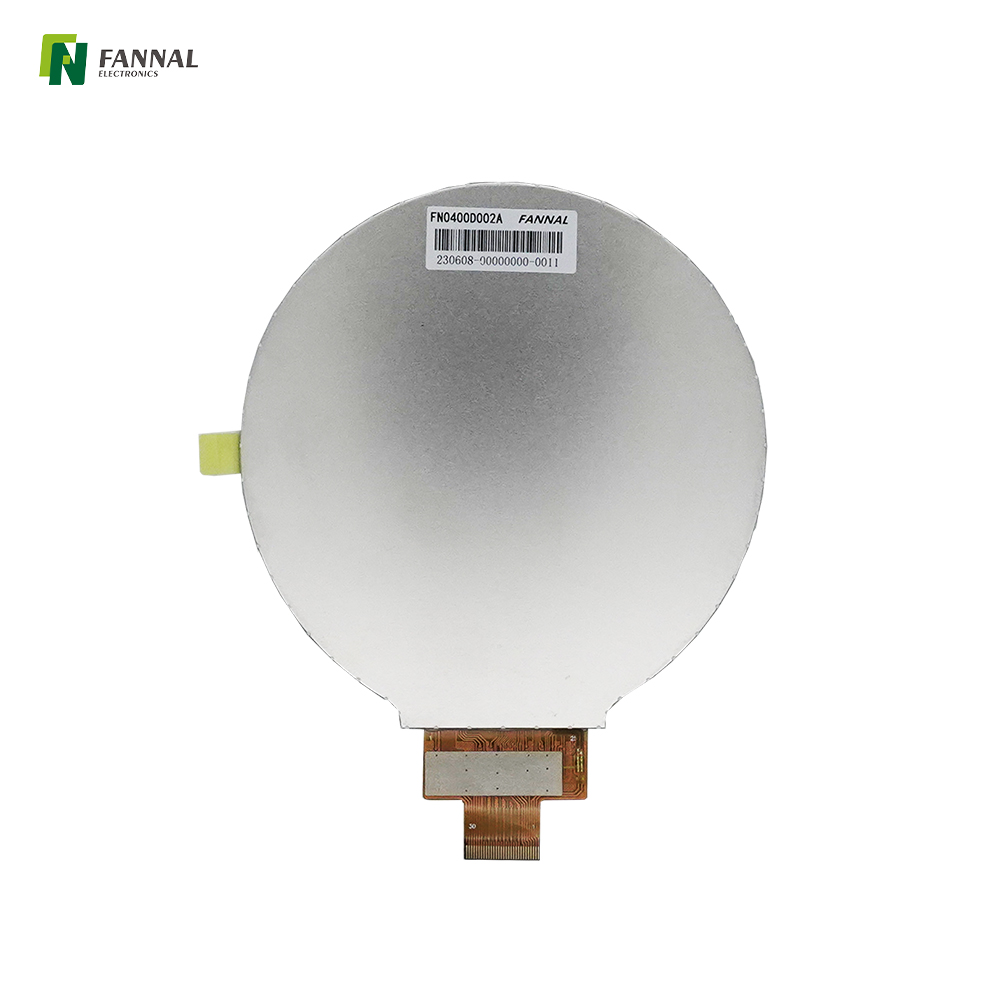

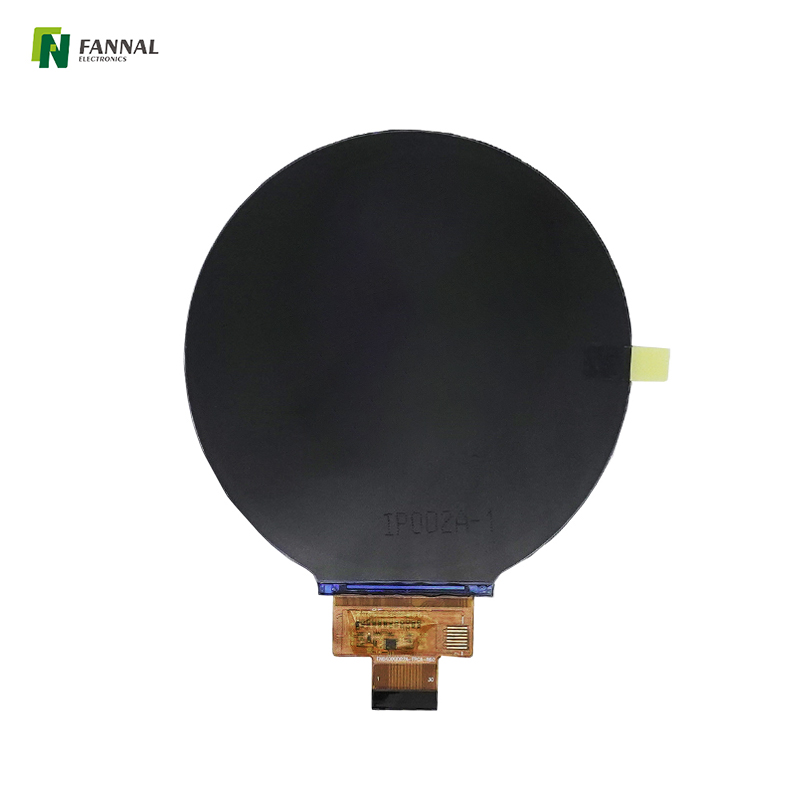

Affichage LCD TFT rond de 4,0 pouces

Modèle:
FN0400D002A
Température de fonctionnement (℃):
-20 ~ 70
Température de stockage (℃):
-30 ~ 80
Résolution:
720x720
Direction:
TOUS
Interface:
Mipi
Luminosité (CD / m²):
250
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage rond

Caractéristiques du produit

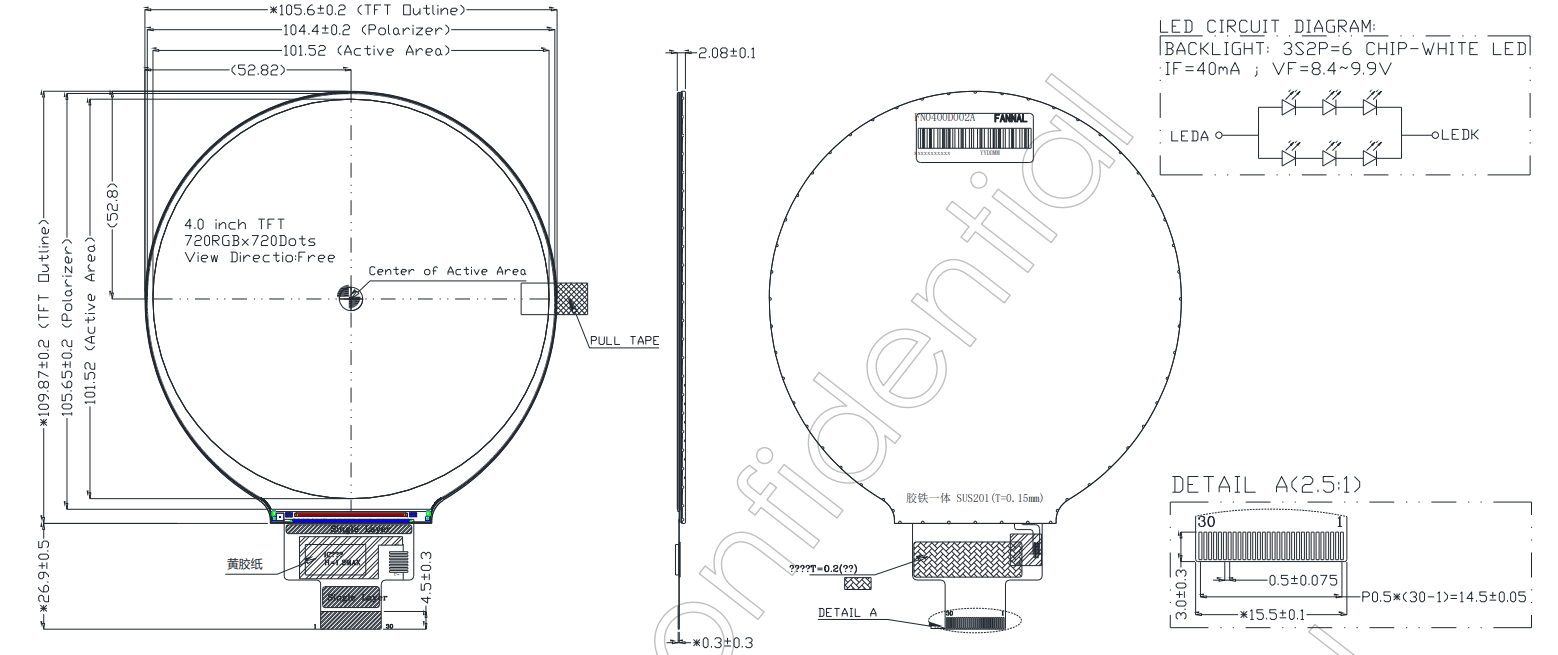

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控

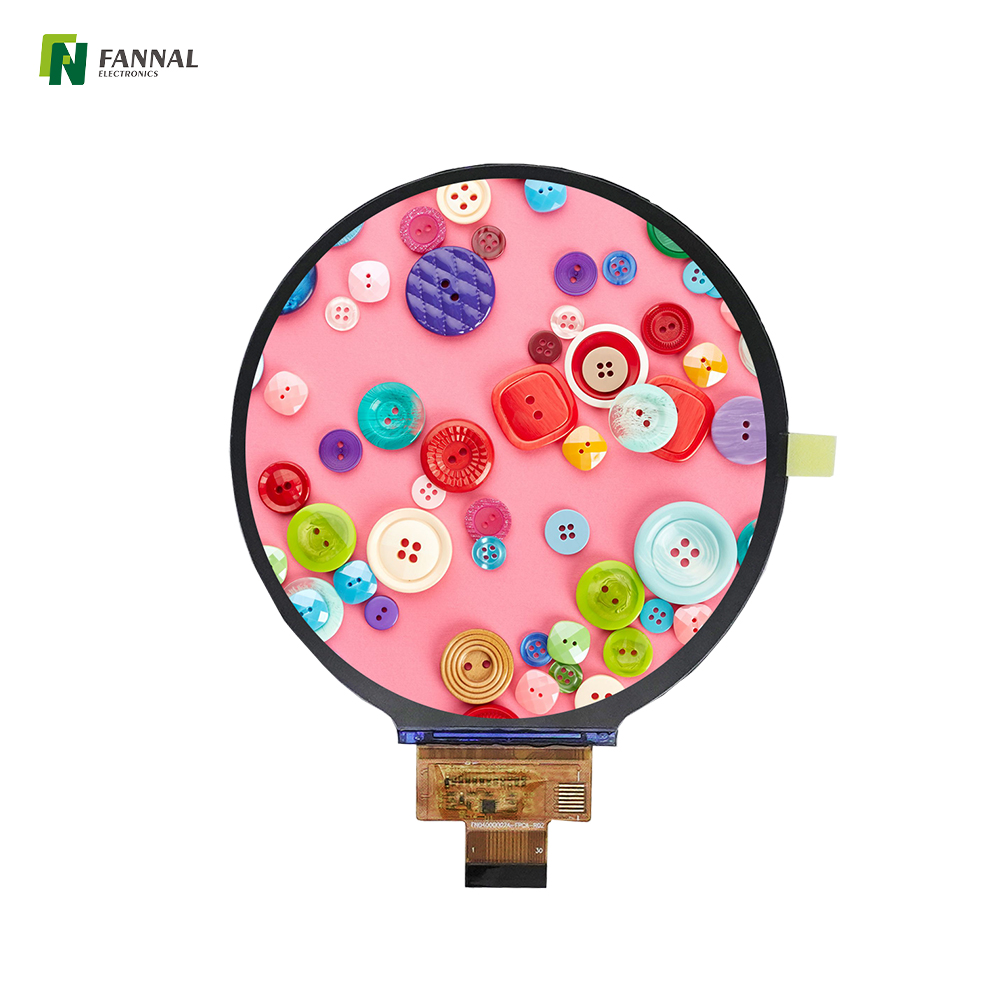

Affichage TFT de 4,0 pouces, 720x720, MIPI, écran LCD industriel, 250cd / m²

Ce 4,0 pouces est développé avec un écran IPS haute résolution 720x720 standard et une interface MIPI. Un écran TFT rond de petite taille de 4 pouces est parfait pour les applications nécessitant à la fois la compacité et une esthétique de conception unique. Ce type d'affichage est couramment utilisé dans les montres intelligentes, les grappes d'instruments automobiles, les dispositifs médicaux et les commandes de maison intelligentes. Sa forme circulaire offre un aspect distinctif tout en conservant des fonctionnalités complètes, ce qui le rend idéal pour les interfaces qui affichent des informations clés comme les speedomètres, les mesures de santé ou les cadrans de contrôle. Avec des couleurs vibrantes, un contraste net et des angles de vision larges, cet affichage assure une excellente lisibilité sous diverses perspectives, tandis que sa petite taille permet une intégration transparente dans des appareils ou des tableaux de bord à limite spatiale.

Spécifications générales:

Taille LCD (pouce):	4.0 (diagonale)
Résolution:	720 (h) × 720 (v)
Pitch Pixel:	0,141 (h) x0.141 (v)
Zone active (mm):	101,52 (h) × 101,52 (v)
Taille du module (mm):	105.6 (w) x109.87 (h) × 2,08 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	Mipi
Arrangement des pixels:	Rayure de verticale RVB
Afficher la direction:	TOUS
Alimentation (v):	2.8
Consommation d'énergie (w):	0,25 (typ.)
Poids (g):	41 (typ.)
Luminance (CD / M2):	250 (typ.)
Température de fonctionnement (° C):	-20 ~ + 70
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1	Leda	P	Anode LED.
2-3	Ledk	P	Cathode LED.
4	VCI	P	Alimentation 2,8 V.
5	Iovcc	P	Alimentation d'E / S d'écran LCD 1.8 V.
6	RÉINITIALISER	I	Réinitialiser la broche
7	Te	I	Effet de déchirure 1,8 V.
8	Caroline du Nord	-	Pas de connexion.
9	GND	P	Sol.
10	D0p	I	Paire de données différentielles MIPI DSI (Data Lane 0+)
11	D0n	I	Paire de données différentielles MIPI DSI (Data Lane 0-)
12	GND	P	Sol.
13	D1p	I	Paire de données différentielles MIPI DSI (Data Lane 1+)
14	D1N	I	Paire de données différentielles MIPI DSI (Data Lane 1-)
15	GND	P	Sol.
16	Clkp	I	Paire d'horloge différentielle MIPI DSI.
17	Clkn	I	Paire d'horloge différentielle MIPI DSI.
18	GND	P	Sol.
19	D2p	I	Paire de données différentielles MIPI DSI (Data Lane 2+)
20	D2N	I	Paire de données différentielles MIPI DSI (Data Lane 2-)
21	GND	P	Sol.
22	D33p	I	Paire de données différentielles MIPI DSI (Data Lane 3+)
23	D3N	I	Paire de données différentielles MIPI DSI (Data Lane 3-)
24	GND	P	Sol.
25	Tp_int	I	Interruption touchée, pas de connexion.
26	Tp_sda	I	Touchez le signal de données IIC, pas de connexion.
27	Tp_scl	I	Touchez le signal d'horloge IIC, pas de connexion.
28	Tp_reset	I	Signal de réinitialisation touche, pas de connexion.
29	Tp_vcl	P	Appuyez sur l'alimentation, pas de connexion.
30	Caroline du Nord	-	Pas de connexion.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension de courant vers l'avant	VF	8.4	9.3	9.9	V
Courant vers l'avant	SI	Si	-	40	mame
Consommation d'énergie de rétroéclairage	Wbl	-	0.124	-	W
Mené à vie	-	30000	-	-	HRS

Personnalisation

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, vrai touche avec geste et rejet de palme, doigt / gant et entrée passive.

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Application

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
