Affichage TFT extérieur de 10,1 pouces 1280 * 800 IPS LCD pour applications industrielles

Affichage TFT extérieur de 10,1 pouces 1280 * 800 IPS LCD pour applications industrielles

Affichage TFT de luminosité de 10,1 pouces de 10 pouces

Modèle:
Fn1010d032a
Température de fonctionnement (℃):
-30 ~ 80
Température de stockage (℃):
-30 ~ 80
Résolution:
1280 × 800
Direction:
TOUS
Interface:
LVDS
Luminosité (CD / m²):
1000
Écran tactile:
Personnalisable

Quantité:
État de disponibilité:





Enquête Ajouter au panier Télécharger

Affichage TFT extérieur de 10,1 pouces

Caractéristiques du produit

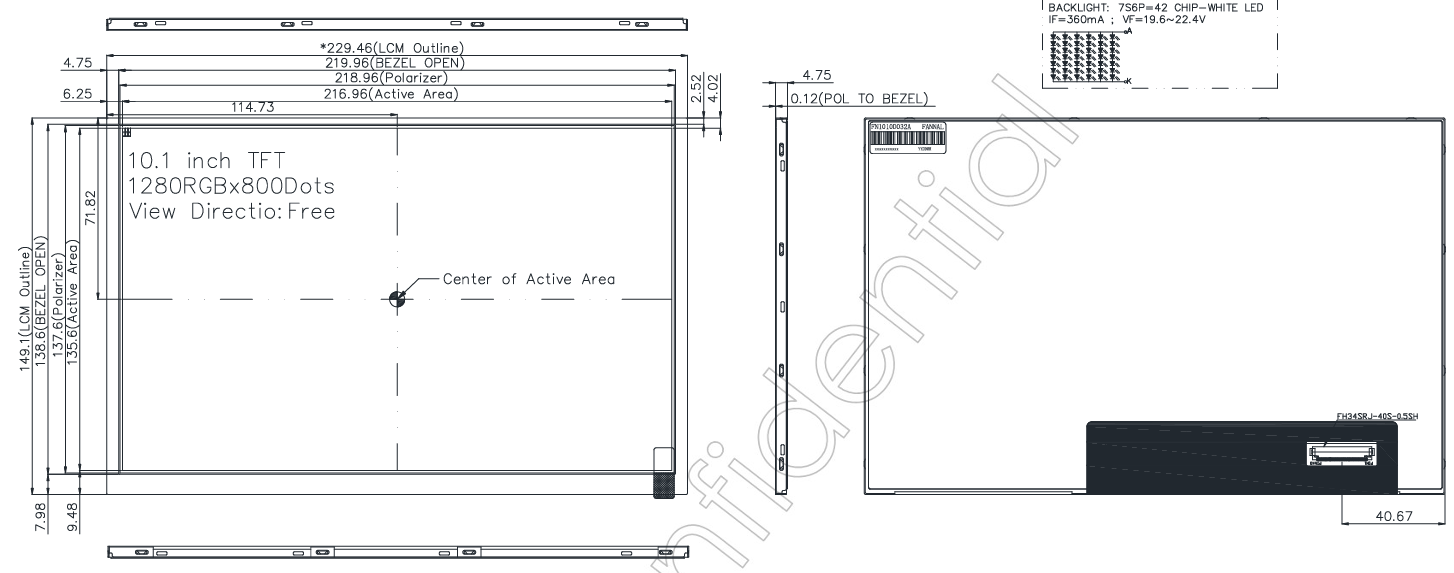

Dessin de produits

Spécification

Ajouter ONS

Application de produit

详情页 IPS 工控

Affichage TFT de 10,1 pouces, 1280 × 800, LVDS, écran LCD industriel, 1000cd / m²

Ce 10,1 pouces est développé avec un écran IPS haute résolution 1280x800 standard et une interface LVDS. La haute résolution de 1280x800 pixels assure une clarté d'image détaillée, tandis que la conception de l'affichage s'adresse aux systèmes intégrés, aux environnements industriels et à l'électronique grand public. Plongeons plus profondément dans ses spécifications et explorons comment cet écran peut changer la donne dans différents scénarios. Clarité à haute résolution: la résolution 1280 × 800 offre une netteté exceptionnelle, fournissant des visuels nets et clairs. La densité de pixels est conçue pour répondre aux besoins des appareils haut de gamme où la qualité et les détails de l'image sont essentiels.

屏幕截图 2024-09-30 134858

Spécifications générales:

Taille LCD (pouce):	10.1 (diagonale)
Résolution:	1280 (h) × 800 (v)
Pitch Pixel:	0.1695 (h) x0.1695 (v)
Zone active (mm):	216,96 (h) × 135,6 (v)
Taille du module (mm):	229.46 (w) x149.1 (h) × 4,75 (d)
Mode d'affichage (mm):	Normalement noir, transmissif
Interface:	LVDS
Afficher la direction:	TOUS
Luminance (CD / M2):	1000 (typ.)
Température de fonctionnement (° C):	-30 ~ + 80
Température de stockage (° C):	-30 ~ + 80

Interface:

PIN N °	Symbole	E / S	Description
1-2	Ledk	P	Power for LED Backlight (Anode: + 21V).
3-4	Leda	P	PUISSANCE POUR LE DU BREALLIGHT LED (Cathode).
5	Vghol	P	Porte sur tension.
6	Caroline du Nord	-	Pas de connexion.
7	Vgl	P	Porte de tension.
8	Caroline du Nord	-	Pas de connexion.
9	GND	P	Sol.
10	Rxin3n	I	Signal de données différentielles négatives LVDS.
11	Rxin3p	I	Signal de données différentielles positifs LVDS.
12	GND	P	Sol.
13	Rxin2n	I	Signal de données différentielles négatives LVDS.
14	Rxin2p	I	Signal de données différentielles positifs LVDS.
15	GND	P	Sol.
16	Rxclkn	I	Signal d'horloge différentiel négatif LVDS.
17	Rxclkp	I	Signal d'horloge différentiel positif LVDS.
18	GND	P	Sol.
19	Rxin1n	I	Signal de données différentielles négatives LVDS.
20	Rxin1p	I	Signal de données différentielles positifs LVDS.
21	GND	P	Sol.
22	Rxin0n	I	Signal de données différentielles négatives LVDS.
23	Rxin0p	I	Signal de données différentielles positifs LVDS.
24	GND	P	Sol.
25	Caroline du Nord	-	Pas de connexion.
26-27	VDD	P	Alimentation VDD = 3,3 V Typ.
28	Caroline du Nord	-	Pas de connexion.
29	RÉINITIALISER	I	Pin de réinitialisation globale, tirez normalement haut.
30	Stbyb	I	Mode de veille, tirez normalement haut.
31	SDA	I	Pas de connexion.
32	SCL	I	Pas de connexion.
33	CSB	I	Pas de connexion.
34	GND	P	Sol.
35	Caroline du Nord	-	Pas de connexion.
36-37	Vsp	P	Tension d'entrée du circuit de configuration.
38	Caroline du Nord	-	Pas de connexion.
39-40	Vsn	P	Tension d'entrée du circuit de configuration.

Caractéristiques électriques:

Paramètre	Symbole:	Min.	Typ.	Max.	Unité
Tension vers l'avant	VF	19.6	21.0	22.4	V
Courant vers l'avant	SI	-	360	-	mame
Mené à vie	-	-	30000	50000	HRS

Personnalisation

Ctp

Structure: GG, GFF, taille: 1,8 * ~ 55 ', touchez avec l'eau / eau salée / sueur, respectez les normes EMI / RFI, Linux / Windows / iOS et Android, Personnalisation sur la couverture: AG / AR / AF Rencontrez les normes IK , Solution multi-touch, véritable contact avec le geste et le rejet de palmier, le doigt / gant et l'entrée du stylo passive

Conseil d'administration

Nous pouvons fournir des accessoires complets, y compris la carte de rétroéclairage, la carte de publicité et les ensembles de fils.

Application

Avec la demande de projets personnalisés qui augmentent tous les jours, le marché du type BAR TFT augmente en conséquence. Et notre solution TFT de type bar peut être parfaitement utilisée dans de nombreuses applications comme l'industrie, l'automobile, le médical, l'appareil domestique et la maritime, etc.
